AnoPerm-R
In vielen Trinkwasser-Reservoiren sind Angriffe an Auskleidungen aus Zementmörtel, in einigen Fällen auch am Konstruktionsbeton aufgetreten.
Die Angriffsbilder reichen vom Auftreten einzelner Flecken mit oberflächlichen Verfärbungen über lokale Aufweichungen im Bereich der Flecken bis zu mehr oder weniger flächenhaften Aufweichungen, insbesondere an Wänden.
Die angegriffenen Stellen konzentrieren sich häufig auf ständig eingetauchte und schlecht belüftete Bereiche (Löschwasserreserve), während in der Wechseltauchzone (Brauchwasserreserve) und in hinterlüfteten Zonen in der Regel deutlich weniger lokale Aufweichungen vorhanden sind.
Schadensursache durch Einwirkung von Gleichströmen
Die Quelle dieser Ströme sind oft Makroelemente (galvanische Elemente analog Batterien).
In Makroelementen mit der Bewehrung des Reservoirs als Anode (+Pol) und Einbauten aus nichtrostendem Stahl als Kathode (-Pol) laufen durch den Stromfluss verursachte elektrochemische Vorgänge ab. Im elektrischen Feld erfolgt eine Ionenwanderung derart, dass Anionen, wie Chloride, Sulfate, Hydrogencarbonate usw. in Richtung Anode wandern. Kationen, wie Kalzium-, Magnesium-, Natriumionen usw. wandern in Richtung Kathode.
Die häufigsten im Beton vorhandenen Kationen sind Kalziumionen, die häufigsten im Wasser vorhandenen Anionen sind Bicarbonationen. (HCO3-) Beim Stromdurchgang vom Beton/Mörtel ins Wasser wandern Bicarbonate in diesen ein und Calciumionen werden aus den Poren ausgetragen.
Beide Vorgänge führen zu einer Auflösung des Calciumhydroxid Depots in den zementösen Beschichtungen, wobei die Bildung von Kalk nach folgender Gleichung gefördert wird:
Ca²+ + 2 HCO₃ – = CaCO₃ (s) + H₂O + CO₂
Beim Stromdurchgang vom Wasser in den Beton (Stromdurchgang zu den Armierungseisen) wandern Ca²⁺ -Ionen aus dem Wasser in den Beton ein und bilden innerhalb des Betons schwerlösliches Ca(OH)₂ und mit der Zeit auch CaCO₃.
Es kann deshalb gesagt werden, dass ein Stromaustritt aus dem Beton ins Wasser zu Veränderung und einer Auflockerung der Mörtel- und/oder Betonstruktur führt, während ein Stromeintritt eine Verdichtung bewirkt.
An dieser Stelle sei erwähnt, dass die Schweiz bezüglich Erdung in Europa ein Sonderfall darstellt. Bis vor kurzem wurden die erdverlegten Wasserleitungen als Erder genutzt und dementsprechend längsleitfähig ausgebildet. Diese Wasserleitungen stellen ein weitverzweigtes, niederohmig untereinander verbundenes Netz von Anoden dar, was zu hohen Makroelementströmen führt.
Schutzmöglichkeit bei Gleichstromeinwirkung
Verhinderung von Stromaustritten in die Wasserkammer durch Kompensation mit Fremdstrom. (Kathodischer Schutz).

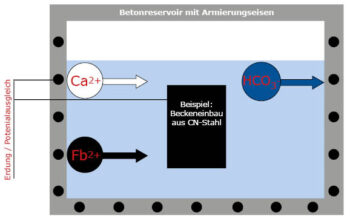

Natürliche Korrosion im Reservoir
Durch Potential-Differenz zwischen Armierungseisen und Beckeneinbauten kommt es zu einer Ionenwanderung durch den Beton und den Mörtel.

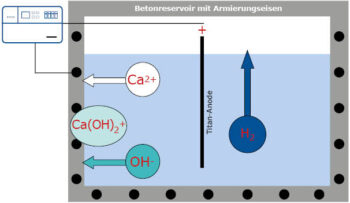

Korrosions-Stop mit kathodischem Korrosionsschutz
Verhinderung von Stromaustritten in die Wasserkammer durch Kompensation mit Fremdstrom (kathodischer Schutz)
Funktionsprinzip
Alle aus der Betonoberflächen austretenden Ionenströme, ungeachtet ihrer Herkunft, können durch den Einbau eines kathodischen Korrosionsschutz-Systems im Reservoir, kompensiert werden.
Mischoxidbeschichtete Titananoden mit einer Lebensdauer von mindestens 10 Jahren werden im Reservoirbehälter in einem Abstand zueinander und zur Reservoirwand eingebaut, der eine gleichmässige Stromverteilung auf die zu schützenden Reservoirwandungen und Boden ermöglicht.
Der positive Pol der Gleichstromquelle wird an die Stromdurchführungen der Titanelektroden angeschlossen. Diese werden dadurch zu Anoden.
Der negative Pol wird mit den Armierungseisen verbunden. Dadurch wird das Bewehrungsnetz zur Kathode.
Die angelegten Gleichrichterspannungen liegen üblicherweise zwischen 2 und 12 Volt, die Stromdichten je nach Wasserzusammensetzung und Betriebsbedingungen zwischen 50 mA/m² und 500 mA/m2 Kathodenfläche. Dabei fliesst im Wasser ein Gleichstrom von den Inert-Anoden an die Armierungseisen (Kathode).
Damit wird sichergestellt, dass nur noch Stromeintritte in den Mörtel stattfinden. Mit der Zeit geht der Schutzstrombedarf infolge der Repassivierung von vorher in Korrosion befindlichen Stahloberflächen zurück, was die Belastung des Zementsteins durch Stromdurchtritte verkleinert.
